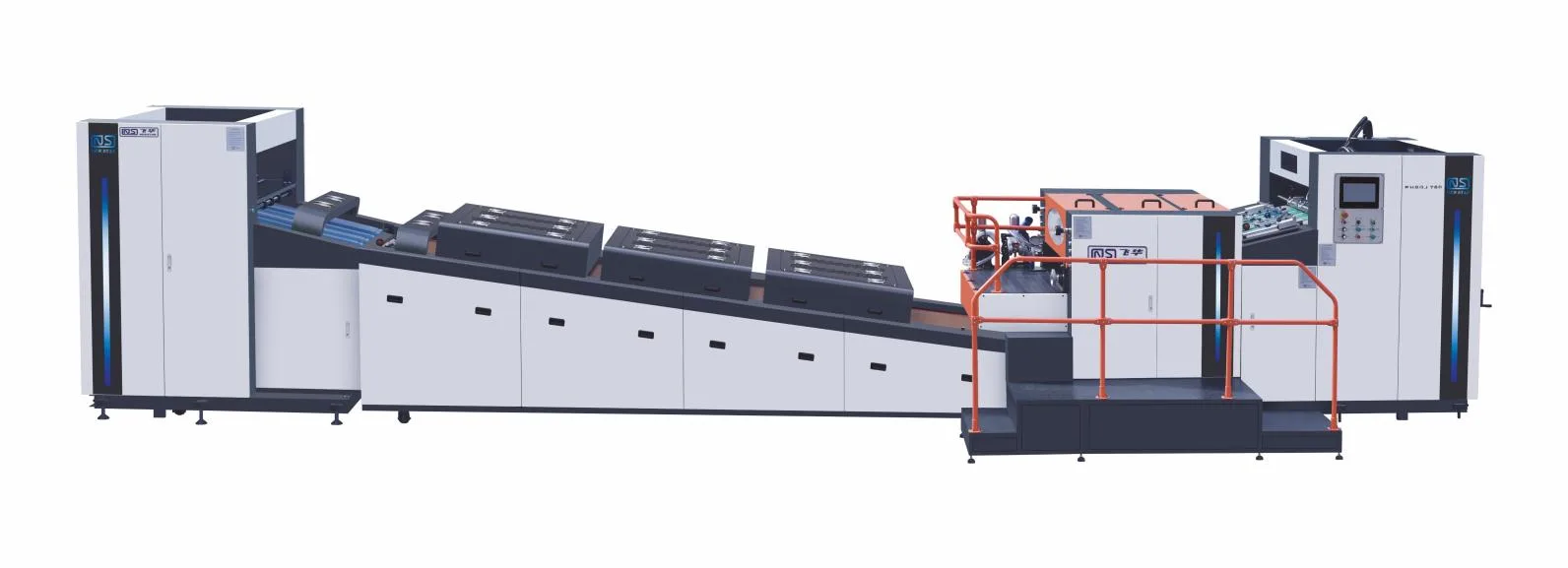

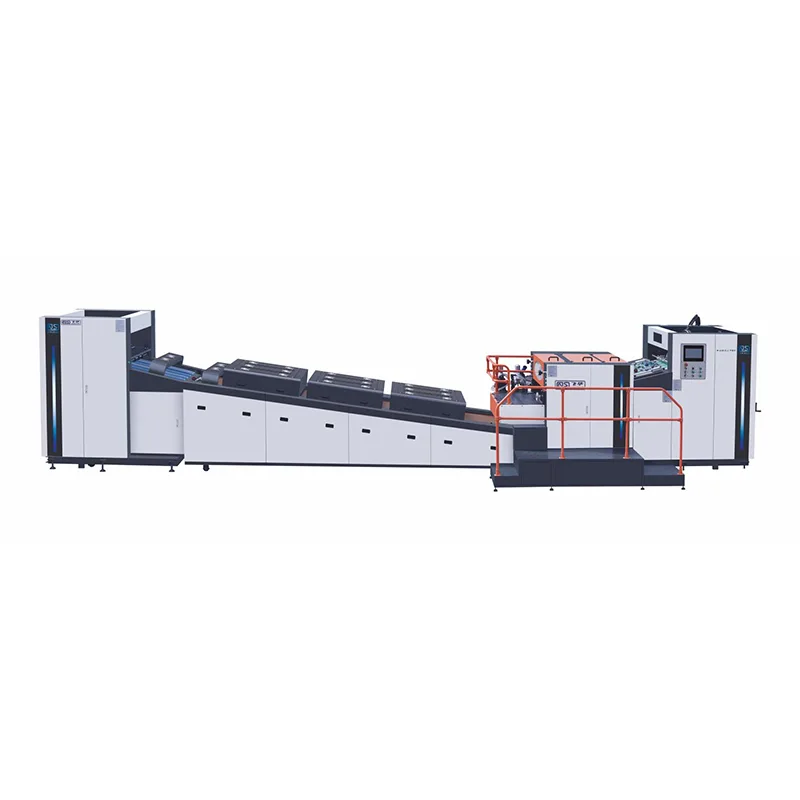

FHSGJ-760 Полностью автоматическая высокоскоростная машина для точечного лакирования

Область применения

TNEW STAR FHSGJ-760 Полностью автоматическая высокоскоростная машина для точечного лакирования, выпущенная нашей компанией, которая может улучшить свойства печати: водонепроницаемость, пыленепроницаемость, украшение поверхности и т. д. Она подходит для плакатов, книг, брошюр, цветных коробок, упаковки цветных коробок и т. д. Процесс лакирования!

Технические параметры

Подробная конфигурация

(1) Стандартная конструкция машины

1. Автоматическая кормушка

2. Блок нанесения покрытия (УФ-масло/глянцевое масло на водной основе)

3. Конвейерная система сушки (УФ-сушилка/ИК-сушилка)

4. Автоматический штабелер

5. Автоматическая система управления

(2) Конфигурация машины и технические характеристики

1. Автоматическое устройство подачи бумаги.

- Высокая надежность обеспечивает быструю и плавную подачу бумаги.

- Оборудованная чувствительным электромеханическим детектором двойного натяжения и перегородкой для посторонних предметов, машина немедленно остановится в случае неисправности.

- Точный и надежный передний и боковой датчики.

2. Основа покрытия

- Скорость нанесения покрытия до 6000-9000 листов/час.

- Использование отпечаткового барабана большого диаметра, барабан с динамическим балансом, плоское покрытие масляной пленки. Передача масла с двойным валом, скребок, простой и надежный контроль масла.

- Барабан для нанесения покрытия оснащен винтовым зажимным устройством, которое является простым и долговечным.

- Роликовая структура передачи масла вперед и назад, простота преобразования, гибкая регулировка толщины.

FHSGJ-760 1050 доступен с дополнительными керамическими анилоксовыми валками и ракельными ножами.

3. Оборудование для УФ-сушки (УФ-сушилка + ИК-сушилка). Значительное обновление с использованием дополнительных УФ-светодиодных ламп.

- В оборудовании для УФ-сушки используются три ртутные УФ-лампы, которые позволяют быстро затвердевать УФ-лаку.

- Оснащен преобразованием полного/половинного света.

- Встроенный автоматический контроль температуры и электронный аномальный скачок.

- Оборудование для ИК-сушки на водной основе, позволяет сушить лак на водной основе.

-В светодиодных лампах используется процесс низкотемпературного отверждения, что обеспечивает качество бумаги и позволяет лаку быстрее остыть, обеспечивая более высокое качество печати!

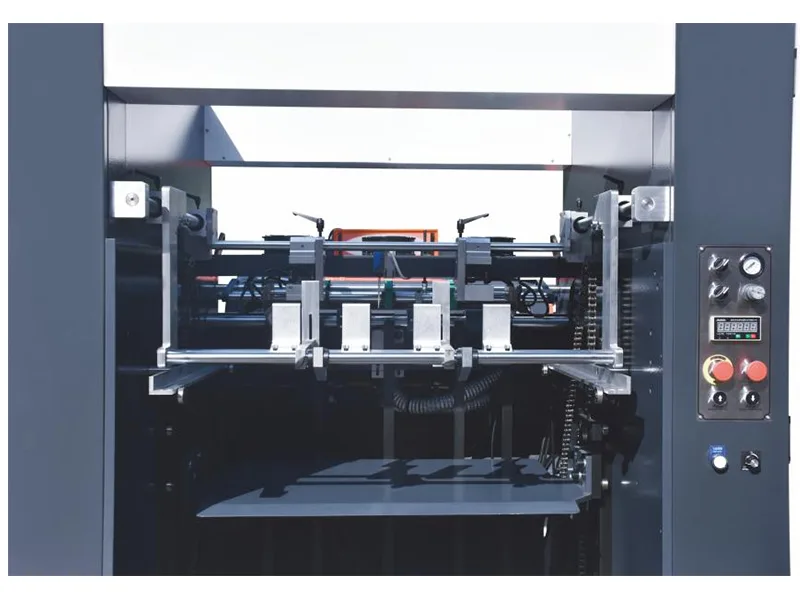

4. Автоматический укладчик бумаги.

- Укладчик бумаги оснащен платформой автоматической загрузки бумаги.

- Фотоэлектрический пневматический двусторонний выравниватель бумаги и ровная и медленная прочная бумага; Промежуточное устройство для предотвращения инерционного высвобождения толстой бумаги; Средний диапазон для обеспечения плавного и аккуратного приема бумаги.

- Оборудован охлаждающим вентилятором и дополнительным охлаждающим кондиционером.

- Световой индикатор ненормального состояния и система обнаружения безопасности для быстрого информирования персонала о ненормальном состоянии.

5. Автоматическое управление.

- Двигатель ИСПОЛЬЗУЕТ регулировку скорости преобразования частоты, безопасен и надежен.

- Вся машина ИСПОЛЬЗУЕТ программируемое управление ПЛК, простое управление и простоту обслуживания.

- Все части кабеля соединены быстрым разъемом, прост в установке.

【1】 Автоматический питатель (без приводного двигателя)

【2】Система покрытия (УФ-масло/глянцевое масло на водной основе)

【3】Конвейер для ИК-сушки (УФ-сушилка + ИК-сушилка)

(1) Полностью автоматическая высокоскоростная машина для точечного лакирования FHSGJ-760. Список конфигурации машины

(2)

(3) Полностью автоматическая высокоскоростная машина для точечного лакирования FHSGJ-760 Запасные части

Параметры могут быть изменены без предварительного уведомления, причем преимущественную силу имеет фактический продукт.

Полностью автоматическая высокоскоростная машина для точечного лакирования

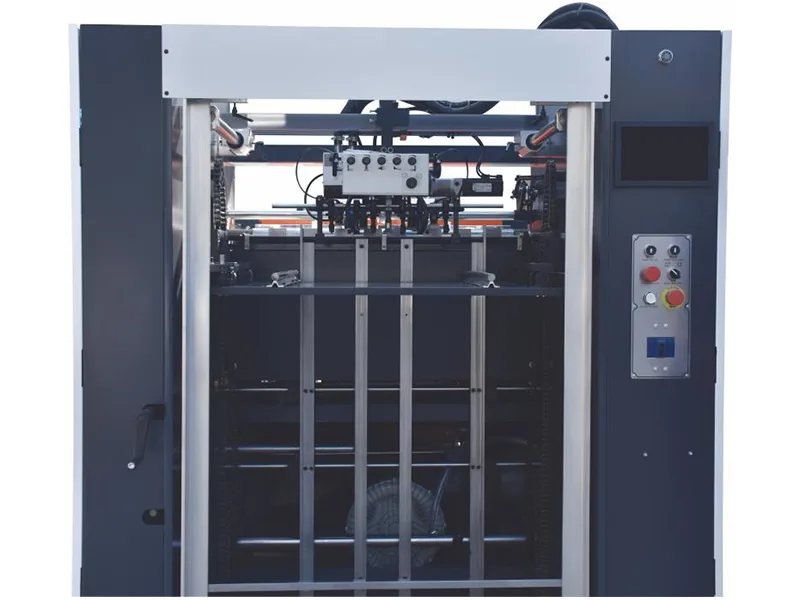

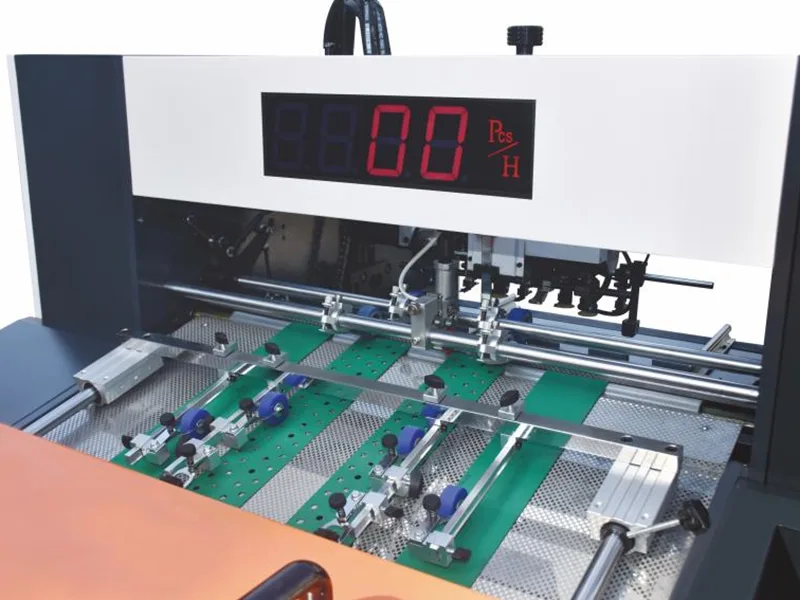

(1) Автоматическая подача

1. Используйте высокоскоростное устройство подачи офсетной печатной машины (9000 листов/час) для обеспечения быстрой и стабильной работы.

2.Фотоэлектрический контроль бумаги, автоматический подъем

3. Безопасность подъема питателя с двойной защитой.

4. Благодаря новейшей конструкции укладчика бумаги можно вставить весь лоток, а лоток можно вставить сразу после печати, без ручной сортировки бумаги. Также можно использовать предварительный укладчик. двусторонний выбор. Значительная экономия бумажного времени и снижение трудоемкости операторов.

5.Детектор двух листов

6. Безмасляный вакуумный насос

7.Мы добавили функцию, которая позволяет машине регулировать положение лакировки бумаги с помощью передних и боковых направляющих, не разбирая печатную плату, если положение бумаги неверное.

8. На устройстве подачи был добавлен новый экран мониторинга, позволяющий пользователям видеть статус сбора бумаги на станции сбора бумаги без необходимости перемещаться.

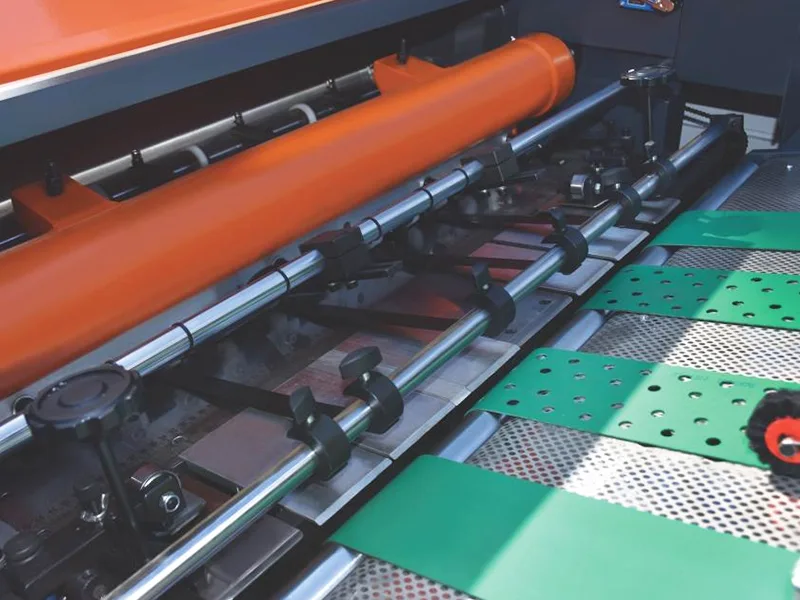

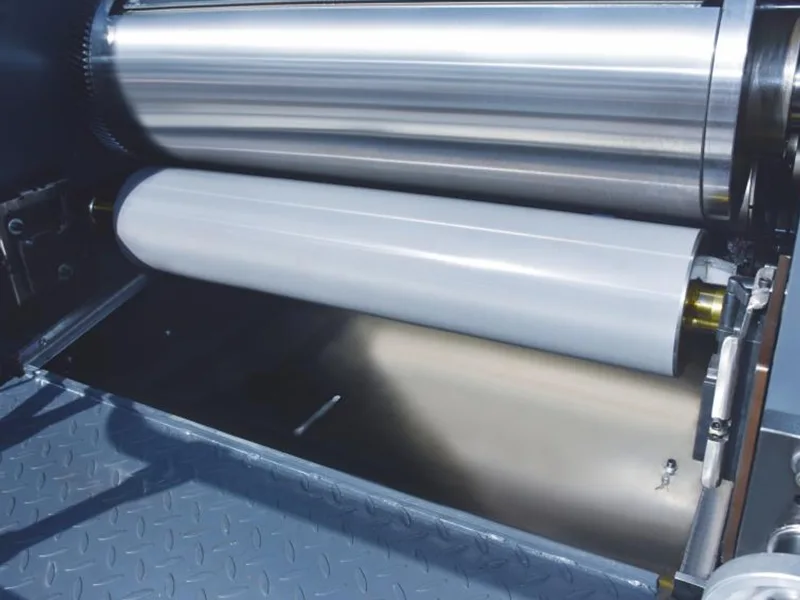

(2) Секция покрытия

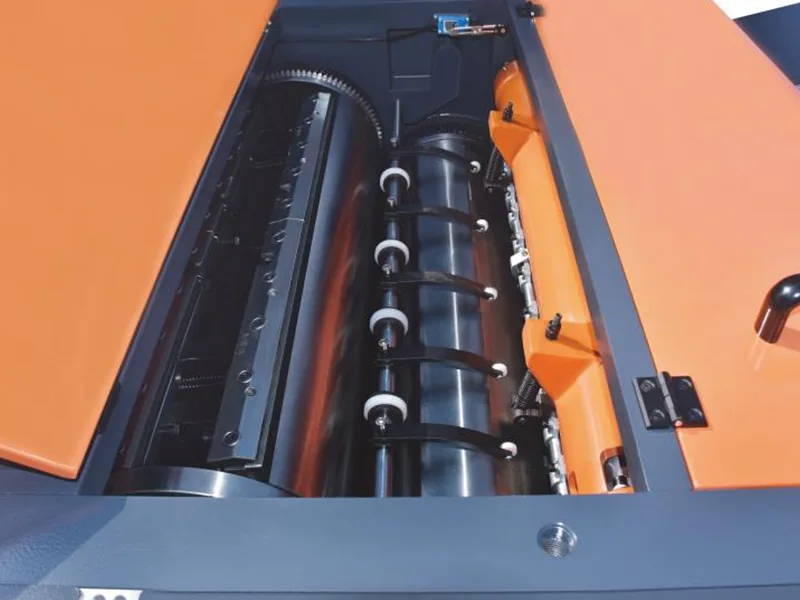

2 Основа покрытия

1. Покрытие: тонкое и ровное.

2. Зубчатая подача бумаги: нет рулона бумаги, плавная высокоскоростная подача бумаги.

3. Импортные дозирующие ролики материала, регулируемая толщина масла как при прямом, так и при обратном вращении.

4. Стеновая панель основного блока: цельная литая деталь HT200, толщина 80 мм.

5. Усиленная литая основа HT200, стабильная работа на высоких скоростях, долговечные подшипники.

6. Прижимной валик большого диаметра, динамически сбалансированный для равномерного покрытия маслом.

7. Обнаружение отсутствия листа и смещения для обеспечения точности регистрации.

8. Быстрозажимная пластина.

9. Конструкция с двойным масляным насосом для облегчения очистки.

10. Масляный поддон и ракель имеют тефлоновое покрытие и не допускают пригорания.

- Скорость нанесения покрытия до 6000-9000 листов/час.

- Использование отпечаткового барабана большого диаметра, барабан с динамическим балансом, плоское покрытие масляной пленки. Передача масла с двойным валом, скребок, простой и надежный контроль масла.

- Барабан для нанесения покрытия оснащен винтовым зажимным устройством, которое является простым и долговечным.

- Роликовая структура передачи масла вперед и назад, простота преобразования, гибкая регулировка толщины.

- Дополнительный керамический анилоксовый валик и скребок для полости или обычный скребок.

Новые функции: Чтобы клиентам было проще менять печатную плату, мы обновили эту функцию, чтобы выполнить настройку за один шаг.

FHSGJ-760 1050 доступен с дополнительными керамическими анилоксовыми валками и ракельными ножами.

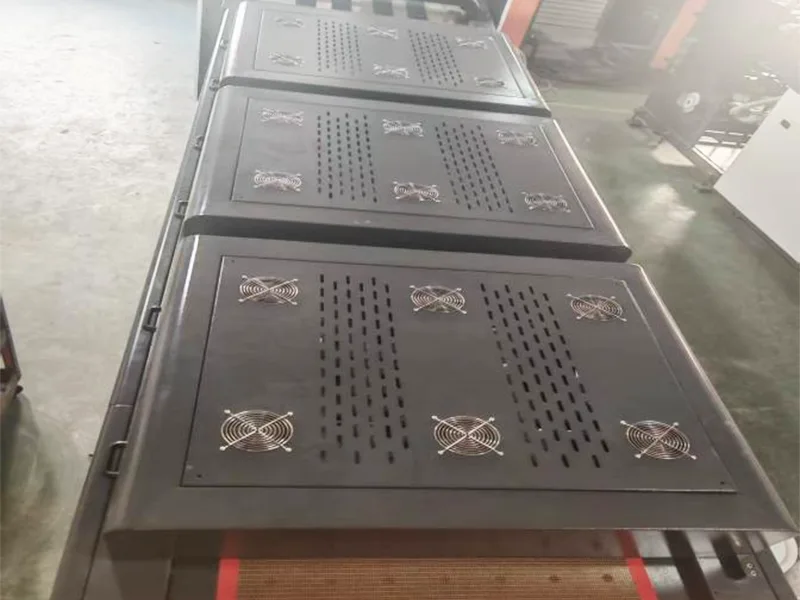

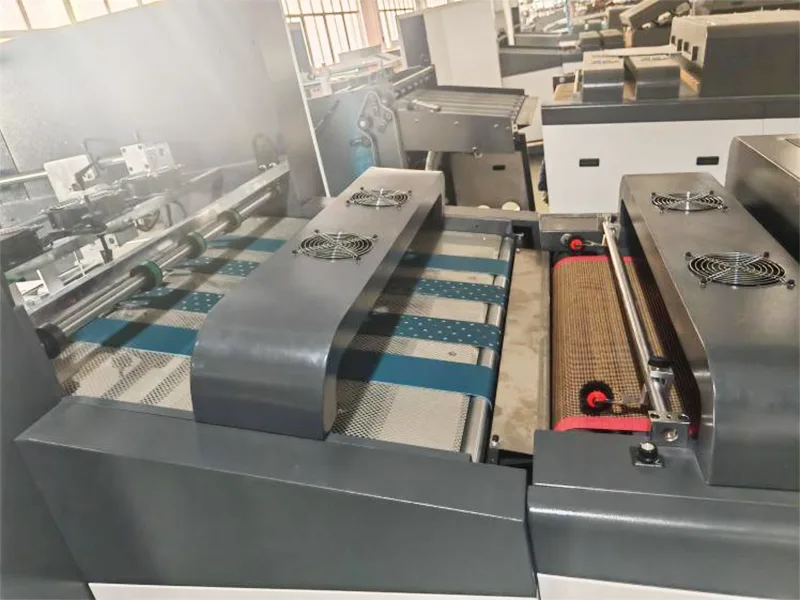

(3) Система ИК-сушки и УФ-отверждения

3. Оборудование для УФ-сушки (УФ-сушилка + ИК-сушилка). Значительное обновление с использованием дополнительных УФ-светодиодных ламп.

- В оборудовании для УФ-сушки используются три ртутные УФ-лампы, которые позволяют быстро затвердевать УФ-лаку.

- Оснащен преобразованием полного/половинного света.

- Встроенный автоматический контроль температуры и электронный аномальный скачок.

- Оборудование для ИК-сушки на водной основе, позволяет сушить лак на водной основе.

- Духовка оснащена датчиком температуры, а под абажуром установлена ​​контровочная проволока, предотвращающая плавание бумаги и возгорание лампы.

- Духовка имеет функцию автоматического подъема, пожаробезопасна и позволяет легко заменять лампу.

- Тефлоновая конвейерная лента с автоматической системой коррекции отклонений.

- Полноценная подача вакуумной бумаги и вытяжная вентиляция.

- Вентиляторное охлаждение и устройство пропуска бумаги.

- В светодиодных лампах используется процесс низкотемпературного отверждения, что обеспечивает качество бумаги и позволяет лаку быстрее остыть, обеспечивая более высокое качество печати!

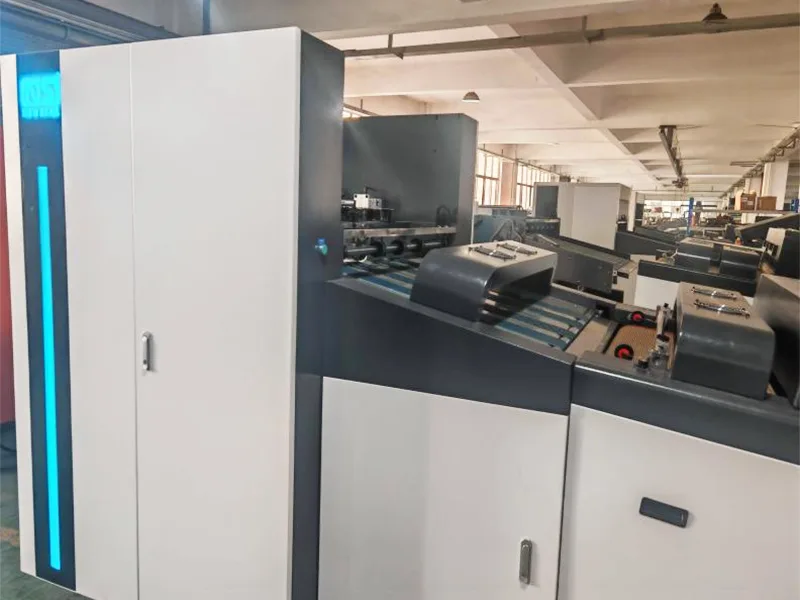

(4) Автоматическая система доставки

5. Автоматическое управление.

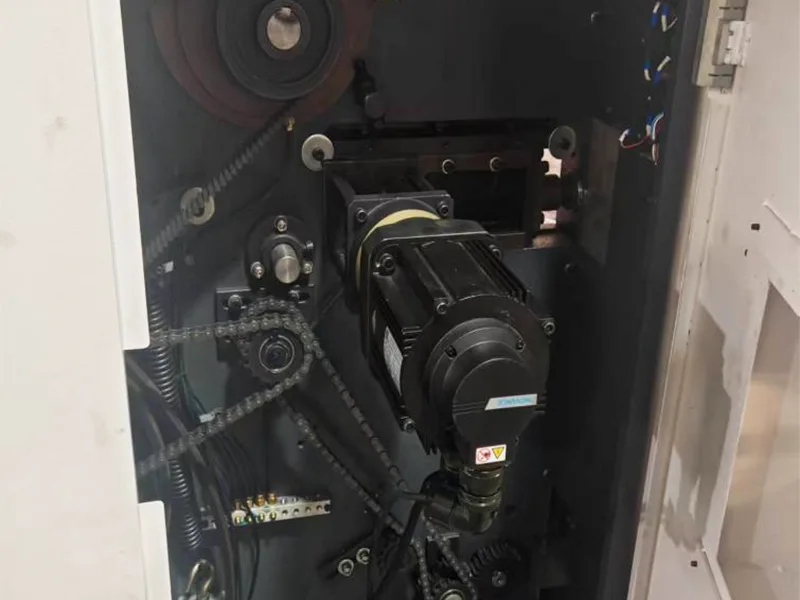

- Двигатель ИСПОЛЬЗУЕТ регулировку скорости преобразования частоты, безопасен и надежен.

- Вся машина ИСПОЛЬЗУЕТ программируемое управление ПЛК, простое управление и простоту обслуживания.

- Все части кабеля соединены быстрым разъемом, прост в установке.

1.Фотоэлектрический контроль бумаги, автоматический подъем

2. Безопасность подъема питателя с двойной защитой.

3. Оснащен функцией пневматического бумажного клапана, вы можете установить количество и время удара бумаги, чтобы обеспечить аккуратность.

4. Беспорядочная функция автоматического опускания бумаги.

5. Соответствует системе обнаружения замятия бумаги для достижения интеллектуального замедления.
